Eigenschaften und Einsatzmöglichkeiten von Rillenkugellagern, Schrägkugellagern und Axialkugellagern

Rillenkugellager

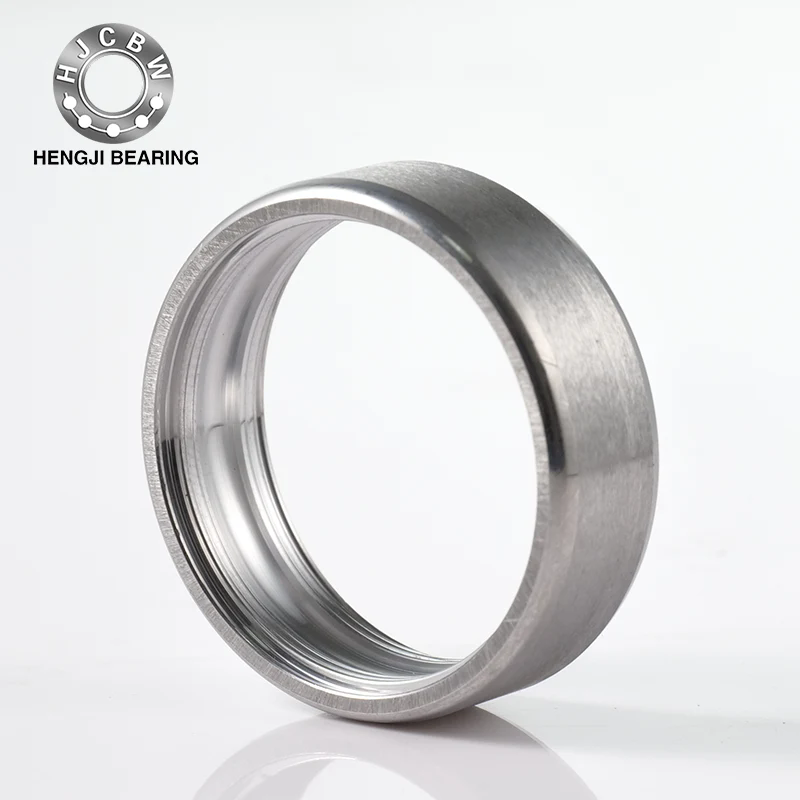

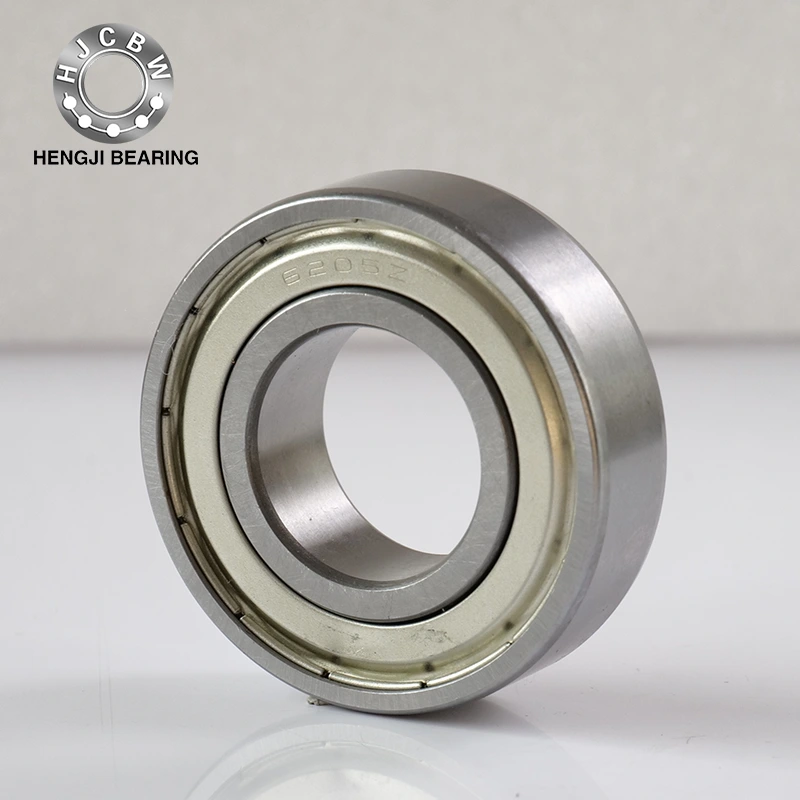

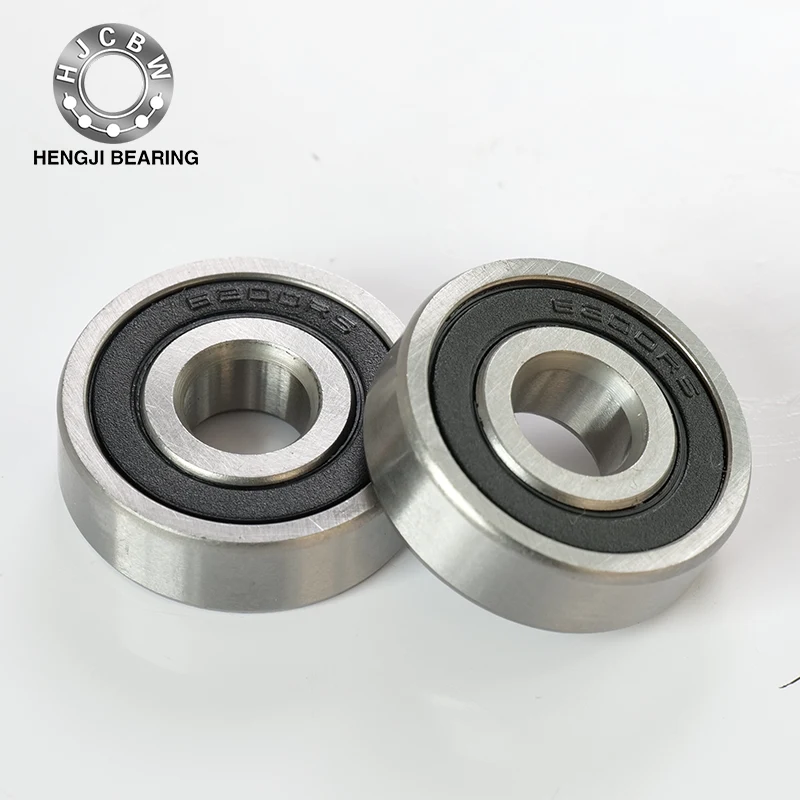

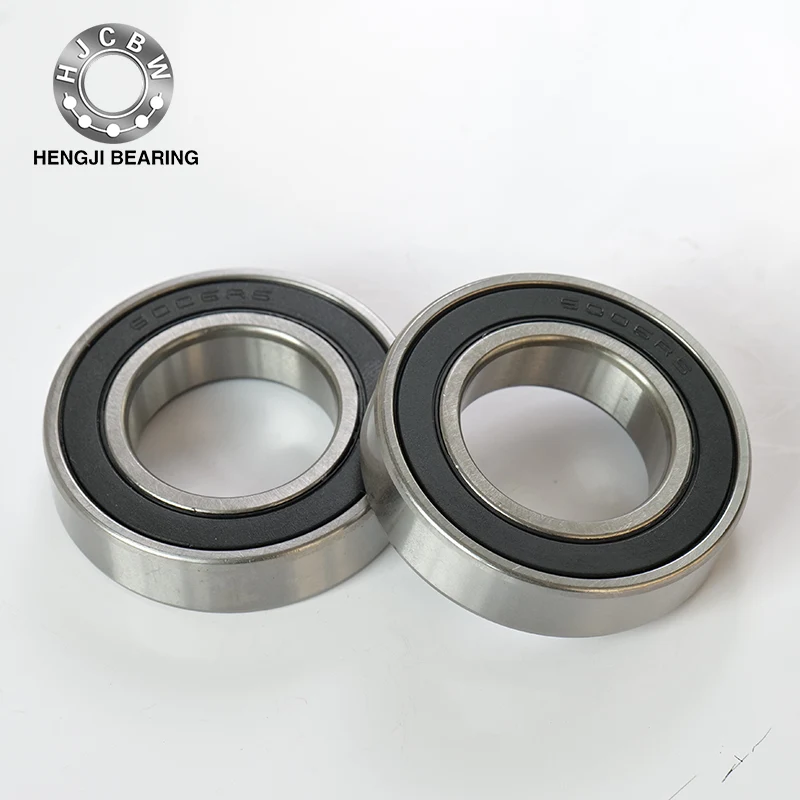

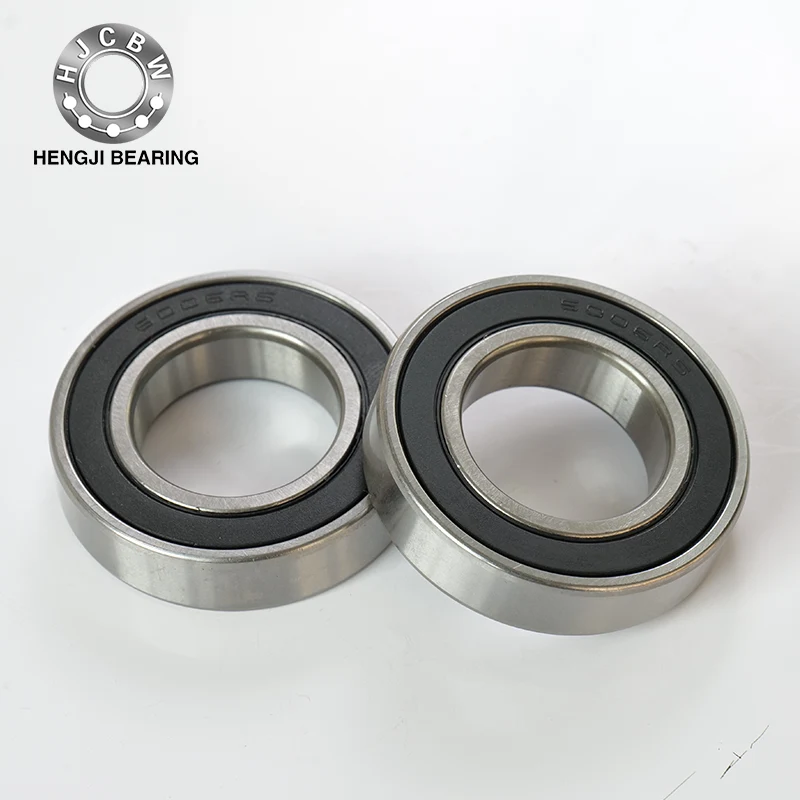

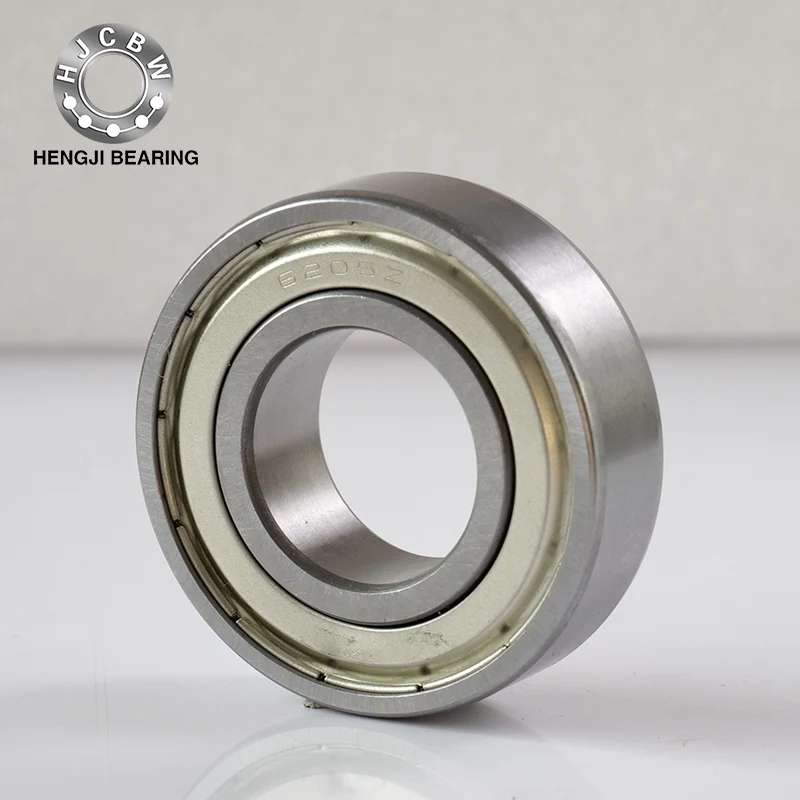

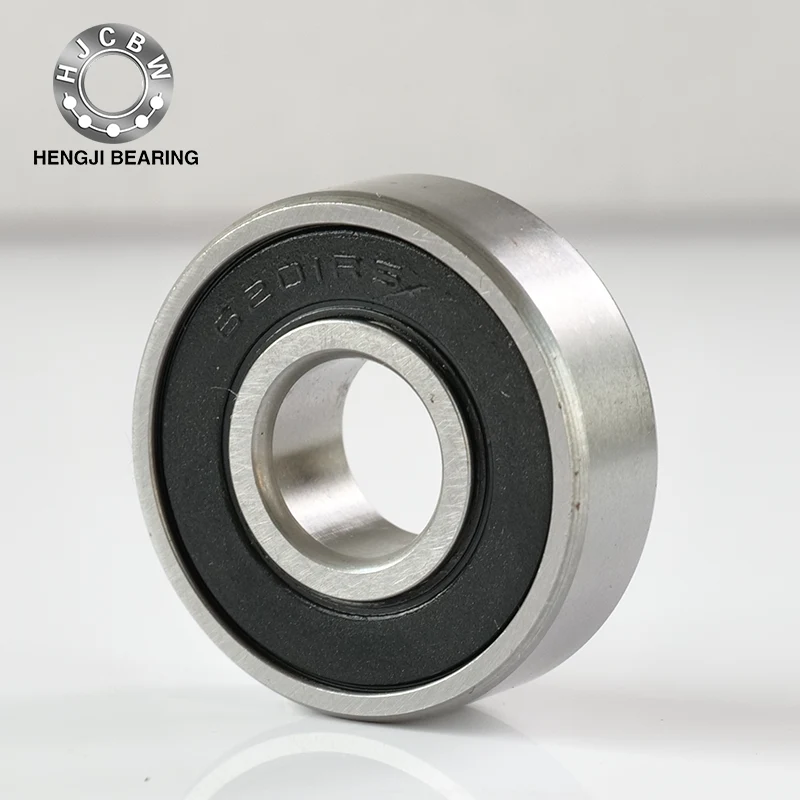

Merkmale:Rillenkugellagersind repräsentative Wälzlager mit einem breiten Einsatzspektrum. Sie können radialen Belastungen und bidirektionalen axialen Belastungen standhalten und eignen sich für Anwendungen, die geringe Geräuschentwicklung, hohe Drehzahlen und geringe Vibrationen erfordern. Abgedichtete Lager mit Staubschutzkappen aus Stahl oder Gummidichtungen sind mit einer entsprechenden Menge Fett vorgefüllt. Lager mit Sicherungsringen oder Flanschen an den Außenringen lassen sich leicht axial fixieren und im Gehäuse einbauen. Die Abmessungen von Hochlastlagern entsprechen denen von Standardlagern, es gibt jedoch eine Füllnut am Innen- und Außenring, was die Anzahl der Kugeln und die Nennlast erhöht.

Hauptsächlich anwendbare Käfige: Stanzkäfige aus Stahl (Wellenform, kronenförmig ... einreihig; S-förmig ... zweireihig), geschnittene Käfige aus Kupferlegierung oder Phenolharz, geformte Käfige aus Kunstharz.

Hauptanwendungen: Automobile: Hinterräder, Getriebe und Komponenten elektrischer Geräte.

Elektrik: Allzweckmotoren, Haushaltsgeräte.

Sonstiges: Instrumente, Verbrennungsmotoren, Baumaschinen, Schienenfahrzeuge, Be- und Entlademaschinen, landwirtschaftliche Maschinen, verschiedene Industriemaschinen.

Schrägkugellager

Merkmale: Zwischen Ring und Kugel besteht ein Kontaktwinkel. Die Standardkontaktwinkel betragen 15°, 30° und 40°. Je kleiner der Kontaktwinkel, desto günstiger ist eine Hochgeschwindigkeitsrotation. Je größer der Kontaktwinkel, desto größer die axiale Belastbarkeit. Einreihige Lager können radialen Belastungen und unidirektionalen axialen Belastungen standhalten. DB-Kombination, DF-Kombination und zweireihige Lager können radialen Belastungen und bidirektionalen axialen Belastungen standhalten. Die DT-Kombination eignet sich für Fälle, in denen die einseitig gerichtete Axiallast groß ist und die Nennlast eines einzelnen Lagers nicht ausreicht. Hochgeschwindigkeitslager vom Typ ACH haben einen kleinen Kugeldurchmesser und eine große Anzahl Kugeln. Sie werden hauptsächlich in Werkzeugmaschinenspindeln eingesetzt. Schrägkugellager eignen sich für Hochgeschwindigkeits- und Hochpräzisionsrotationen. Der Aufbau besteht darin, dass zwei auf der Rückseite kombinierte einreihige Schrägkugellager den Innen- und Außenring gemeinsam nutzen, was radialen Belastungen und bidirektionalen axialen Belastungen standhalten kann. Es gibt auch abgedichtete Ausführungen ohne Füllrillenlager.

Hauptsächlich anwendbare Käfige: Stanzkäfige aus Stahlblech (schalenförmig ... einreihig; S-förmig, kronenförmig ... zweireihig), geschnittene Käfige aus Kupferlegierung oder Phenolharz, geformte Käfige aus Kunstharz.

Hauptanwendungen: einreihig: Werkzeugmaschinenspindeln, Hochfrequenzmotoren, Gasturbinen, Zentrifugalabscheider, Vorderräder für Kleinwagen, Differentialritzelwellen.

Zweireihig: Ölpumpen, Roots-Gebläse, Luftkompressoren, verschiedene Getriebe, Kraftstoffeinspritzpumpen, Druckmaschinen.

Axialkugellager

Merkmale: Es besteht aus einem scheibenförmigen Laufring mit einer Laufbahn, einer Kugel und einer Käfiganordnung. Der zur Welle passende Laufring wird Wellenring genannt, der zum Gehäuse passende Laufring wird Sitzring genannt. Bei bidirektionalen Lagern ist der Mittelring auf die Welle abgestimmt. Das Einweglager kann axialen Belastungen in einer Richtung standhalten, und das Lager in zwei Richtungen kann axialen Belastungen in zwei Richtungen standhalten (beides kann radialen Belastungen nicht standhalten).

Hauptsächlich anwendbare Käfige: Stanzkäfige aus Stahlblech, geschnittene Käfige aus Kupferlegierung oder Phenolharz, geformte Käfige aus Kunstharz.

Hauptanwendungen: Lenkbolzen für Kraftfahrzeuge, Werkzeugmaschinenspindeln.
